 产 品 介 绍 |
||||||||||||||||||||||||||||||||||||||||||||||
|

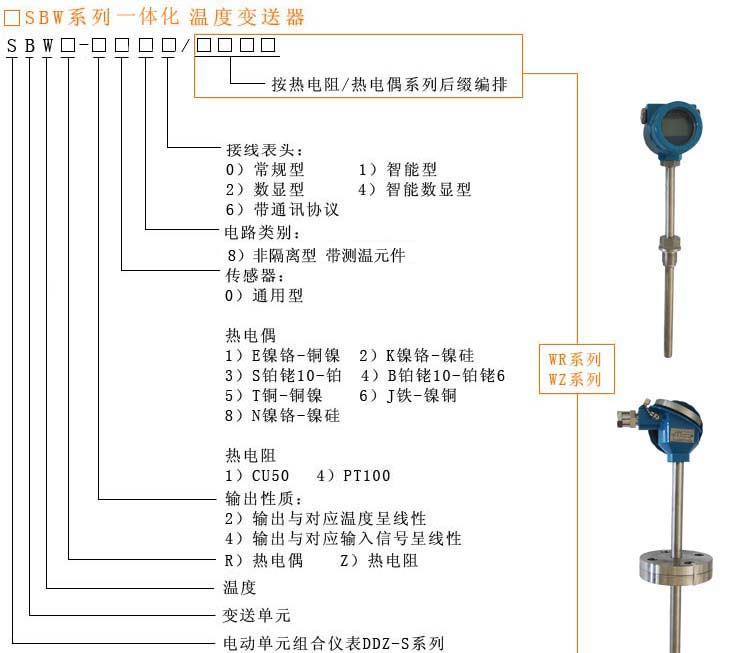

带热电偶（阻）温度变送器 SBW系列  SBW系列带热电偶或带热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它集热电偶或热电阻同变送器为一体，直接测量各种工业过程中－200～1600℃范围内的液体、蒸汽和气体介质的温度，将温度转变成与热电偶、热电阻电信号成正比的4～20mA统一输出信号，送显示、记录调节仪表或计算机。作为新一代的温度变送器，它可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。 变送器部件是小型化的，可安装于热电偶热电阻的接线内，成为一体化温度变送器。 作为一体化温度变送器在工业现场直接输出4~20mA信号，这样既省去昂贵的补偿导线，又提高了信号长距离传送过程中的抗干扰能力。 变送器部件精度高、功耗低，使用环境温度范围宽，工作稳定可靠。而且由于采用硅橡胶密封结构，变送器耐震、耐湿，适宜于恶劣现场环境中使用。 具有线性化校正功能，热电偶温度变送器具有冷端温度自动补偿功能。 应用面广、既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装在检测设备中。 带热电偶（阻）温度变送器选型表示示意图   例如：SBWZ-2480/230其中230表示WZP-230，SBWR-2480/230其中230表示WRN-230， 输出：在量程范围内输出4～20mA直流信号与热电阻的输入电阻信号成线性 与热电偶输入的毫伏信号成线性。 基本误差：计算公式 Δ=Δ1+Δ2 Δ1热电偶（阻）允差对应输出基本误差。 Δ2变送器输出基本误差Δ2=±0.5%FS 传送方式：二线制 变送器工作电源电压******12V，较
高35V，额定工作电压24V。 负载：极限负载电阻按下式计算： RL（max）=50×(Vmin－12)(即24V时负载电阻可在0～600Ω范围内选 用，额定负载250Ω。) 正常工作环境： a.环境温度：－25℃～80℃（危险场所不高于70℃）。 b.相对湿度：5%～95%。 c.机械振动：f≤55Hz，振幅<0.15mm d.周围空气中不含有引起变送器腐蚀的介质。 e.环境温度影响：≤0.05%/1℃ □结构 带热电偶（阻）、温度变送器由热电偶或热电阻和变送器部件组成。 热电偶包括热电偶元件、保护管、接线盒主要部份，热电阻包括热电阻元件、保护管、接线盒等主要部份，两者的接线盒和保护管相同。 ·热电偶元件由铠装热电偶组成，热电阻元件由铠装铂电阻组成。 ·保护管：要求耐高温、耐腐蚀，能承受温度急剧变化，有良好的气密性及足够的机械强度，现采用两种不同牌号的不锈钢管制成。 ·接线盒用铝合金制成，为防水式，防护等级IP65。 ·变送器部件：由壳体、盖板、电路板、接线柱等组成，用硅橡浇封方法使用电子元件密封在壳体内，因此不可拆卸。 □型号规格 ·带热电偶、热电阻温度变送器规格表
|
||||||||||||||||||||||||||||||||||||||||||||||
