 产 品 介 绍 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
WZP系列隔爆铂电阻（采用引进铂电阻元件）  工业用隔爆铂电阻是一种温度传感器，在工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪表，对系统实行检测、调节和控制。 在化工厂、生产现场常伴有各种易爆、易燃等化学气体、蒸气、如果使用普通的铂电阻非常不安全，极易引起环境气体爆炸，因此，在这些场合必须使用隔爆热电阻作温度传感器，本厂生产的隔爆铂电阻产品适用在dIIBT4～dIICT6温度组别区间内具爆炸性气体危险的场所内。 本厂生产的隔爆热电阻采用引进元件作感温元件，其技术性能符合JB/T8622-1997工业铂电技术条件和分度表。同时产品符合爆炸性环境用防爆电气设备通用要求GB33836.1-2000、GB3825.2-2000标准，由*********仪器仪表防爆安全监督检验站对产品的图样、技术文件、样机进行专门审定和批准，并发给防爆合格证。 □主要技术指标 ·量程规格
注：“t”为感温元件实测温度******值，双文铭电阻只供应B级。 ﹡A级为特殊订货 ·公称压力 一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速度、各类有关。 ·热电阻绝缘电阻 常温绝缘电阻的试验电压可取10～100V任意值环境温度应在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。 ·热电阻允许通过电流 通过铂电阻的测量电流量大不超过5mA. □防爆类型和级别 防爆级别：dIIBT4或dIICT4；dIIBT6或dIICT6 外壳防护等级：IP65 □原理和结构 隔爆热电阻和装配式热电阻的结构，原理基本相同，所区别的是，隔爆型产品的接线盒（外壳）在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国定防爆标准，所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散一传爆， 由于产品采用是上述防爆特殊结构，使产品完全符合使用在dIIBT4至dIICT6防爆温度级别区间范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。 II类---工厂用电气设备。 ·防爆等级 隔爆热电阻报读爆等级按其适用于爆炸性气体混合物******安全间隙分为A、B、C三级。 ·温度组别 隔爆热电阻的温度组别按其外露部分较
高表面温T1-T6六组。

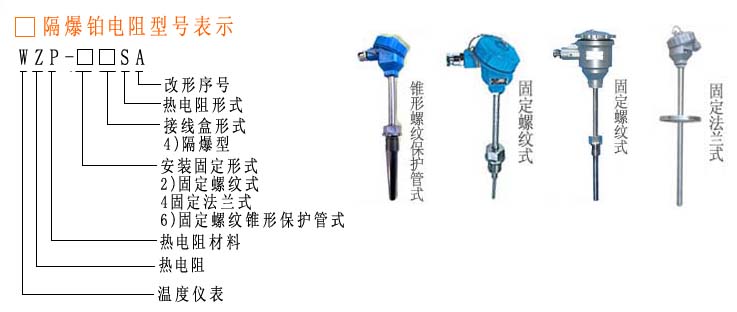

□隔爆铂电阻的可燃气体，蒸气级别温度组别请参照隔爆型，本安型热电偶举例表格。 □隔爆热电阻型号表示示意图

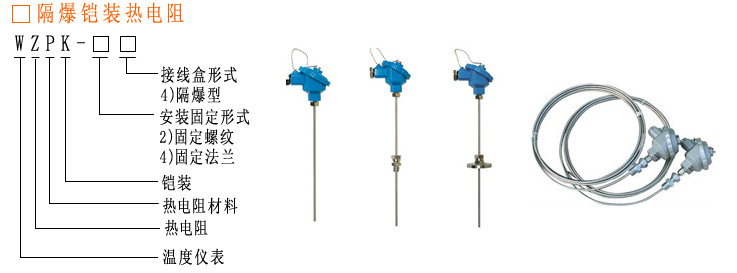

□隔爆铠装热电阻型号表示示意图
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
